Netscape de Oyler Wu Collaborative, pabellón temporal de cuerdas

Share on FacebookEmail to someoneTweet about this on TwitterShare on LinkedIn

Todos los años, el Southern California Institute of Architecture (SCI-Arc) celebra la ceremonia de graduación en un pabellón temporal creado por los propios alumnos y profesores. El estudio Oyler Wu Collaborative se ha encargado de dirigir el proyecto de este curso, una construcción de acero, cuerdas y lona que recibe el nombre de Netscape.



Netscape, Oyler Wu Collaborative, 2011.

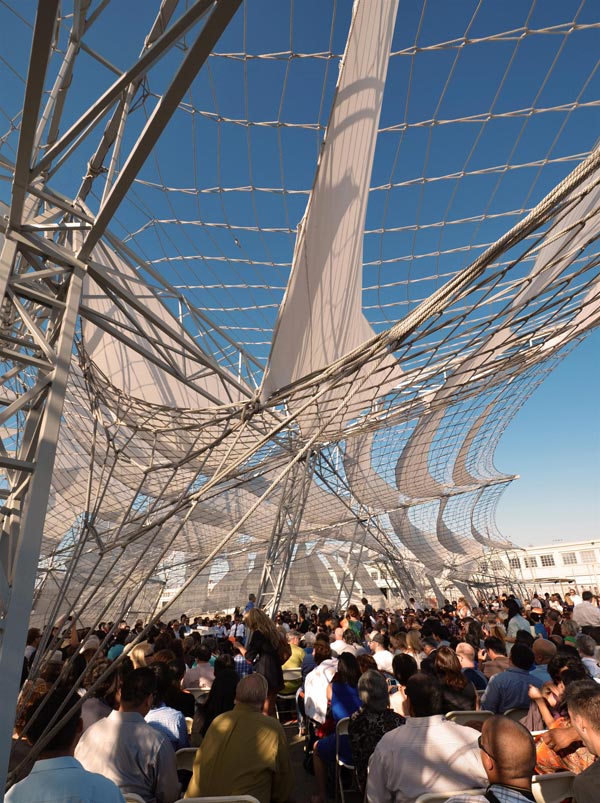

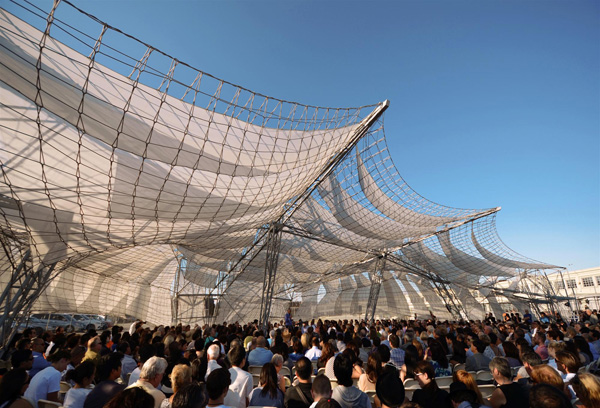

Dwayne Oyler y Jenny Wu, profesores del SCI-Arc y arquitectos profesionales, han proyectado un cobertizo provisional que permite acoger a más de 900 personas. La configuración ha sido pensada para ofrecer el máximo de penumbra a las 5 de la tarde, hora a la que se celebró la ceremonia de graduación. Para ello, la lona se orientó hacia el oeste.

netscape- Netscape, Oyler Wu Collaborative, 2011.

netscape-Netscape, Oyler Wu Collaborative, 2011.

El armazón, una estructura de acero soldado, actúa como soporte maestro de la cubierta: sujetos al suelo mediante un sistema de anclas metálicas, los más de 1.800 metros de tubo se encargan de conferir tensión a las cuerdas. El trabajo de ingeniería ha sido llevado a cabo por la empresa Nous Engineering.

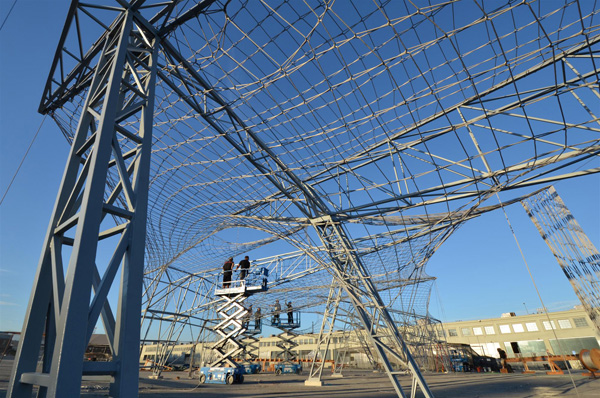

netscape-Armazón metálico de Netscape, Oyler Wu Collaborative, 2011.

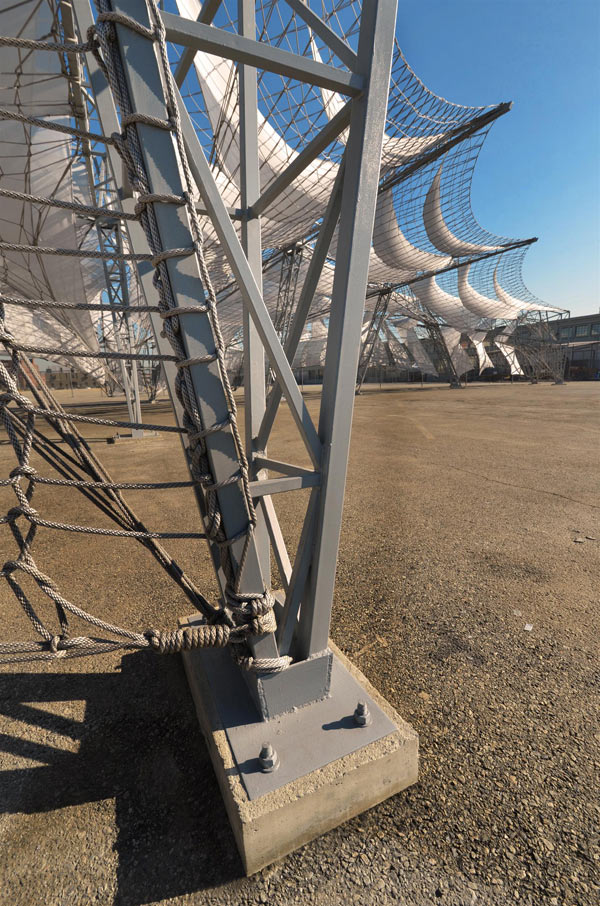

netscape-Anclaje de la estructura, Netscape, Oyler Wu Collaborative, 2011.

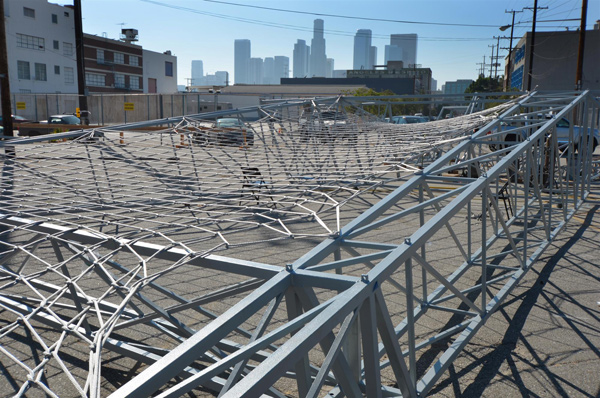

netscape-Estructura de metal, Netscape, Oyler Wu Collaborative, 2011.

Las sogas, fabricadas de polipropileno, se entrecruzan en una red de araña de 13.716 metros. La malla resultante conforma la cubierta, un campo tridimensional que se estructura en dos niveles de altura diferentes.

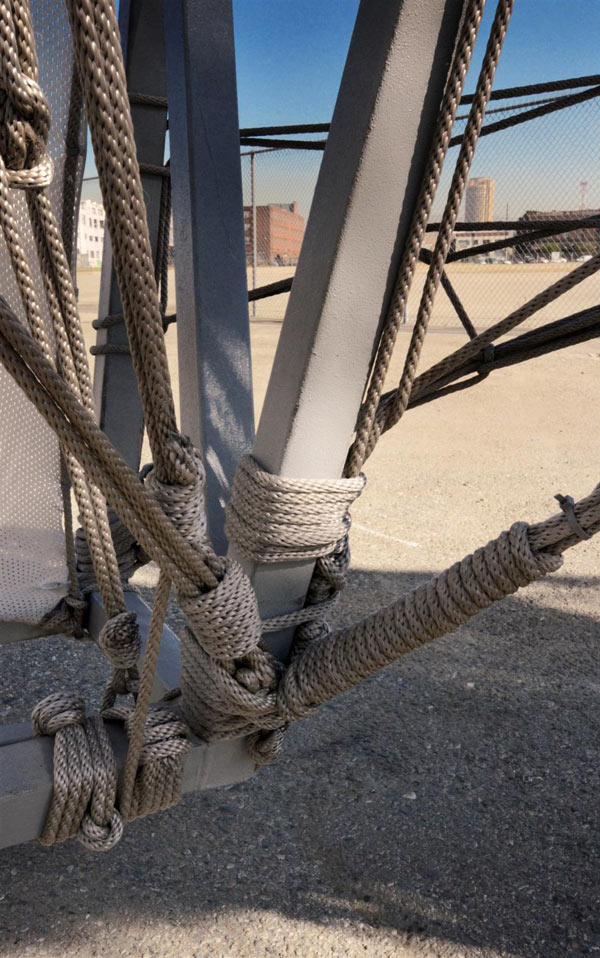

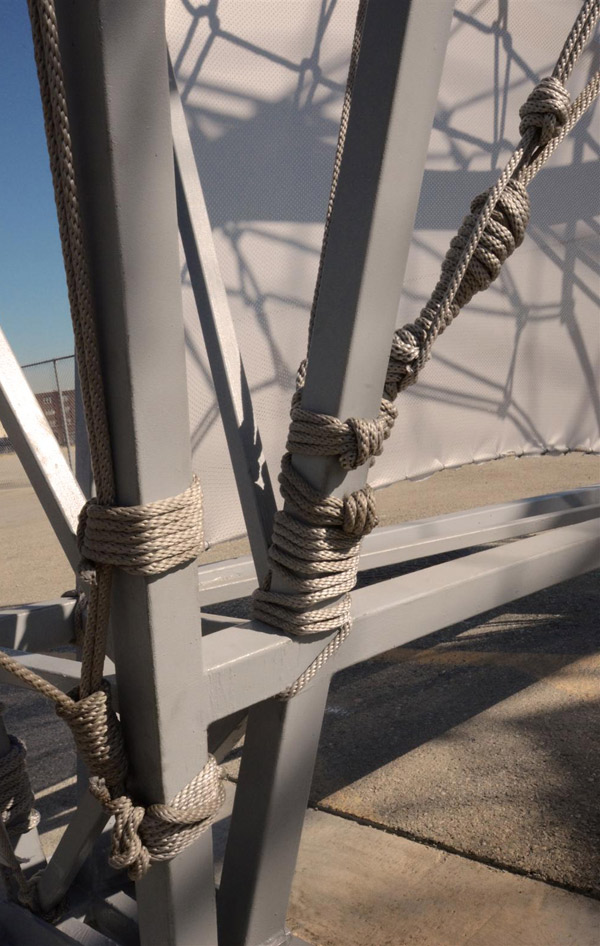

netscape-Unión de las cuerdas con la estructura de metal, Netscape, Oyler Wu Collaborative, 2011.

netscape-Unión de las cuerdas con la estructura de metal, Netscape, Oyler Wu Collaborative, 2011.

netscape-Malla de cuerdas, Netscape, Oyler Wu Collaborative, 2011.

Finalmente, sobre las cuerdas se atan una serie de lonas encargadas de dar sombra a los asistentes y que imitan a los velámenes de las embarcaciones. Las telas, cuya extensión total alcanza los 270 metros cuadrados, han sido tejidas manualmente por los estudiantes con procedimientos tradicionales.

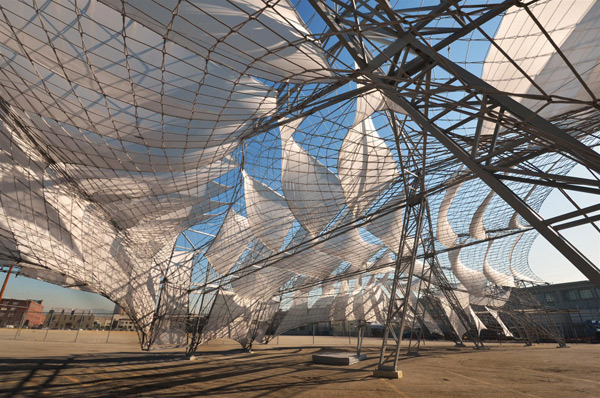

netscape-Lonas de Netscape, Oyler Wu Collaborative, 2011.

netscape-Lonas de Netscape, Oyler Wu Collaborative, 2011.

netscape-Lonas de Netscape, Oyler Wu Collaborative, 2011.

La urdimbre de sogas no ha sido atada en todas sus intersecciones, lo que permite que la red se contorsione por acción del viento. De esta manera, se ha procurado ofrecer un mayor dinamismo visual a la estructura.

netscape-Lonas de Netscape, Oyler Wu Collaborative, 2011.

netscape-

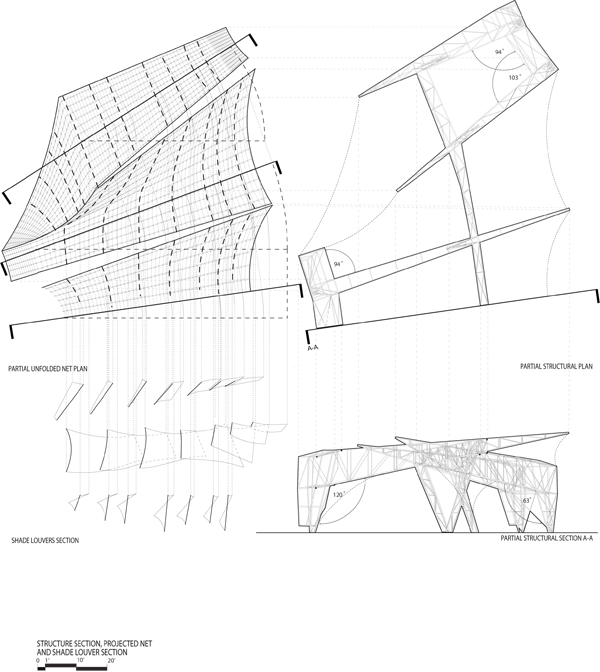

Sección de la estructura, malla de soporte y disposición de las lonas, Netscape, Oyler Wu Collaborative, 2011.

netscape-

Plano de despiece de las lonas, Netscape, Oyler Wu Collaborative, 2011.



netscape-

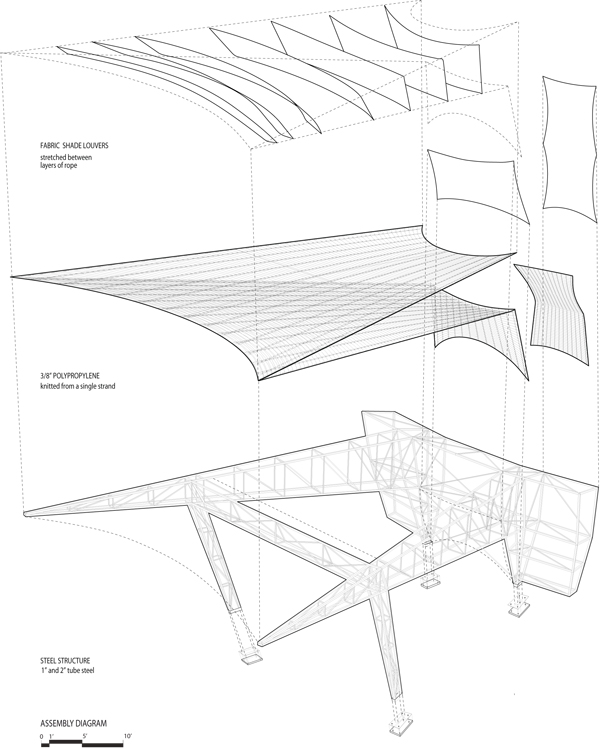

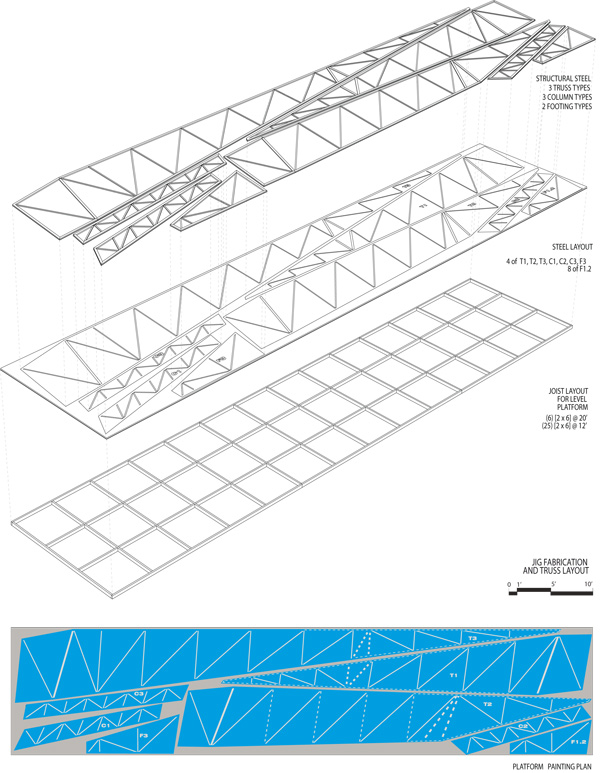

Diagrama de asamblaje, Netscape, Oyler Wu Collaborative, 2011.



netscape-

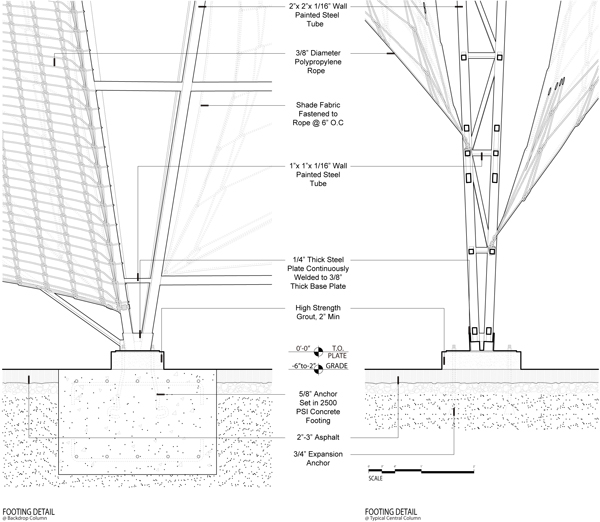

Detalle del anclaje, Netscape, Oyler Wu Collaborative, 2011.

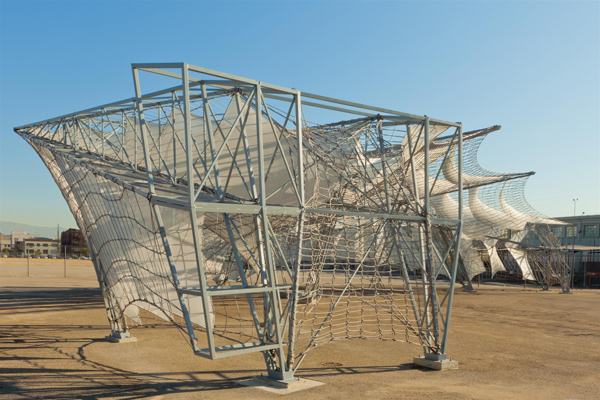

netscape-Estructura metálica, Netscape, Oyler Wu Collaborative, 2011.
